Схема електропроводки: повний гід перед будівництвом

Будівництво нового будинку — це завжди трохи магія: ти малюєш у голові картинку майбутнього життя, кімнати, меблі, затишок… Але є одна річ, яка залишається за кадром, хоча від неї залежить буквально ВСЕ — схема електропроводки.
Це як кровоносна система в людському організмі: її не видно, але вона забезпечує життя. І якщо зробити її неправильно — проблеми почнуться миттєво. Від миготливих лампочок до перегрівання проводів та небезпечних замикань.

Тому перш ніж брати в руки перфоратор чи кликати електрика, важливо розібратися, як усе має працювати «під шкірою» вашого дому.

ЩО ТАКЕ СХЕМА ЕЛЕКТРОПРОВОДКИ?

Якщо говорити просто, схема електропроводки — це детальний маршрут, яким «біжить» електрика у вашому будинку. Це прописані на папері (або в електронному вигляді) кабелі, розетки, світильники, автоматика — усе, що забезпечує комфорт і безпеку.

Так, це не виглядає так романтично, як вибір кольору стін. Але без цього жоден дизайн не оживе.

Горизонтальна та вертикальна розводка

Проводку ніколи не кладуть навмання. Вона йде тільки по прямих лініях — строго вертикально та строго горизонтально. Чому? Бо так легше ремонтувати, шукати пошкодження і не потрапити дрилем «куди не треба».

Прихована та відкрита інсталяція

Прихована проводка — «невидимка», ховається у стінах і робить інтер’єр чистим.
Відкрита — у коробах, найчастіше у дерев’яних будинках, де безпека понад усе.

НОРМИ ТА ВИМОГИ

Електрика не прощає імпровізацій. Існують жорсткі стандарти, і їх придумали не просто так.

Наприклад:

вимикачі — на висоті приблизно від ліктя,
розетки — на рівні витягнутої руки вниз,
кабелі — не ближче ніж 40 см до газових труб,
заземлення — обов’язкове.

Це як правила дорожнього руху. Можна їх ігнорувати, але наслідки потім будуть плачевними.

ПЛАНУВАННЯ ЕЛЕКТРОПРОВОДКИ

Аналіз потреб будинку

Схема має працювати не тільки «на сьогодні», а й на «вже через рік».
Подумайте:

Де стоятиме телевізор?

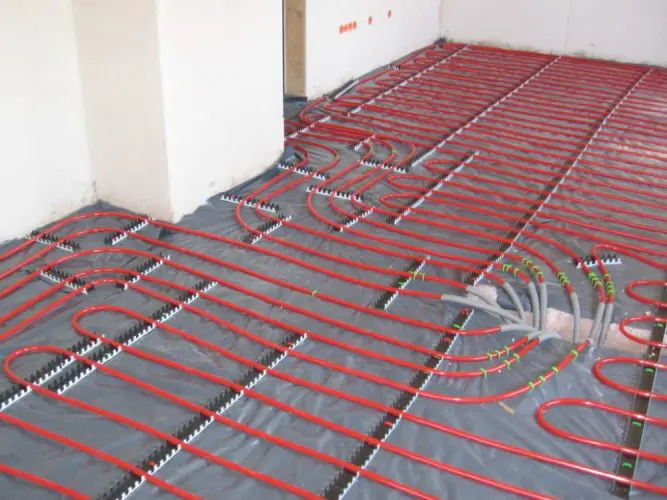

Чи буде тепла підлога?
Чи плануєте купити електромобіль?
Скільки зарядок в сім’ї?

Бо мало хто хоче потім ходити з подовжувачами по всіх кімнатах.

Поділ на групи

Правильний поділ на групи — це як хороша організація кухні.
Все має своє місце:

окрема лінія на кухню,
окрема на ванну,
окрема на освітлення,
окремо для бойлера, кондиціонера, пральної.

Так легше контролювати навантаження і швидше знаходити несправності.

Вибір місця для щитка

Щиток — серце всієї системи.
Він має бути:

доступним,
сухим,
добре вентильованим,
не «в дупі світу», а там, де до нього легко дістатися, якщо щось трапиться.

ОСНОВНІ МАТЕРІАЛИ

Кабелі

Кабель — це не просто «дріт». Це гарант вашої безпеки.

Найкращі варіанти:

ВВГнг-LS — не горить, не димить, служить довго.
NYM — товстіший, надійний, трохи дорожчий.

А тепер головне:

1.5 мм² — освітлення,
2.5 мм² — розетки,
4–6 мм² — потужні прилади.

Автомати та УЗО

Автомати — це «охоронці», які вимкнуть лінію при перевантаженні.
УЗО — рятівник від ураження струмом.
Дифавтомат — універсальний солдат.

Гофра й короби

Гофра захищає кабель. Це як одяг для дроту — не бронежилет, але надійна куртка.

ТЕХНОЛОГІЯ МОНТАЖУ

Підготовка стін

Спочатку — розмітка. Все треба продумати до міліметра.
Потім штроблення. Це не найприємніший етап — шум, пил, але без цього ніяк.

Прокладання кабелів

Кабелі кладуться чітко, акуратно, без провисань.
У бетон — тільки в гофрі.

Встановлення підрозетників

У газоблок — легко.
У бетон — важко.
У цеглу — щось середнє.
Але скрізь важливо, щоб вони сиділи рівно, бо кривий підрозетник = кривий вимикач, і це дратує кожного дня.

Монтаж щитка

Спочатку встановлення, потім — підписування груп.
І повірте, ви подякуєте собі через рік, коли будете шукати, де саме підключена пралка.

ТИПОВІ ПОМИЛКИ

Економити на кабельній продукції.
Кидати всю квартиру в одну групу.
Монтувати проводку «по діагоналі» (це заборонено).
Не встановлювати УЗО.
Плутати фази, нуль і землю.

Електрика виглядає просто лише на словах. На практиці кожна помилка може коштувати дорого.

ЯК ПЕРЕВІРЯЮТЬ ГОТОВУ ПРОВОДКУ

Після монтажу проводка проходить тест:

перевіряють ізоляцію,
дивляться, чи витримує навантаження,
тестують заземлення,
вмикають автомати.

Це як техогляд авто — без нього в дорогу не можна.

КОЛИ ПОТРІБЕН ПРОФЕСІОНАЛ?

Якщо у вас великий будинок.
Якщо у вас купа техніки на кшталт бойлера, кондиціонера, теплої підлоги.
Якщо ви не сильно дружите з електрикою.

Іноді краще заплатити електрику один раз, ніж потім платити вдвічі за переробку.

ОРІЄНТОВНИЙ БЮДЖЕТ

Ціна залежить від:

площі будинку,
кількості груп,
матеріалів.

У середньому за електрику в будинку 120–150 м² виходить 1500–2500€ тільки за роботу.
Матеріали — окремо.

ВИСНОВОК

Схема електропроводки — це перший і найважливіший крок до комфортного та безпечного житла. Можна мати дорогі меблі, дизайнерські світильники, стильний ремонт — але все це не працюватиме без якісної, правильно продуманої електрики.

І якщо ви хочете, щоб у вашому домі все було «як по маслу», починайте саме з цього.

Вам може бути цікаво:

FAQ

1. Скільки груп має бути у середньому будинку?

Зазвичай 8–12, але інколи більше — залежить від техніки.

2. Чи можна повністю зробити електрику самому?

Теоретично — так. Практично — бажано хоча б схему замовити у спеціаліста.

3. Чому так важливо встановити УЗО?

Бо воно реально рятує життя — воно вимкне лінію при витоку струму.

4. Який кабель вибрати?

Для житлових будинків найпопулярніші — ВВГнг-LS та NYM.

5. Чи можна штробити газобетон?

Можна, але обережно — матеріал крихкий.
