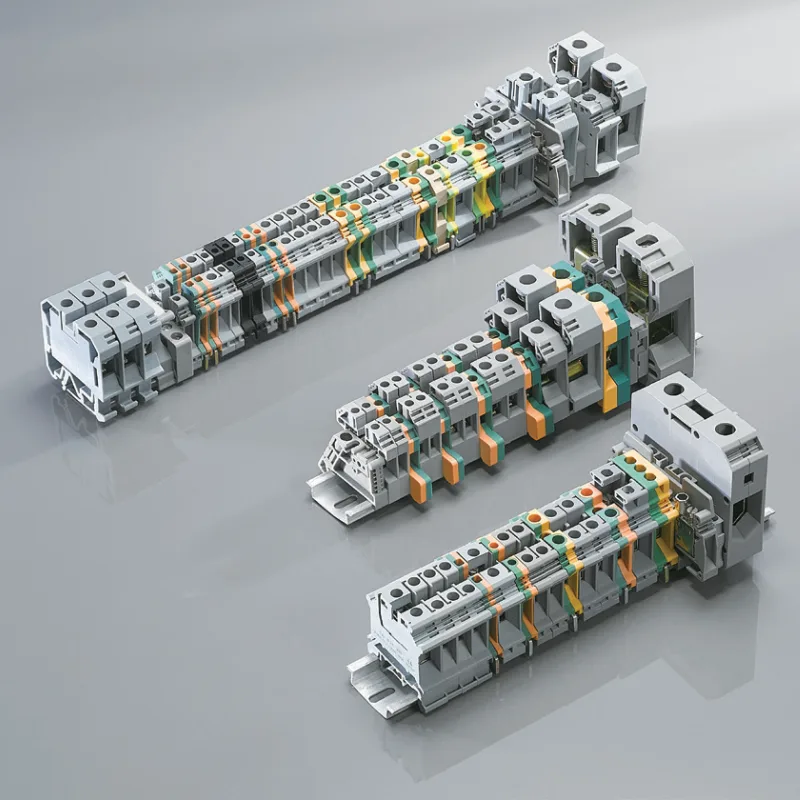

Електропроєкт самостійно: покрокова інструкція

Чи думали ви коли-небудь: «А чи не зробити все самому, швидко й дешево?» Самостійний електропроєкт — це як креслення маршруту перед поїздкою: без нього ризик загубитися набагато вищий. Проєкт визначає, де будуть розетки, який автомат поставити на кухню і чи витримає проводка пральна машина одночасно з плитою. Добре продуманий проєкт економить гроші, час і — найголовніше — життя.

Що дає хороший проєкт

Безпека експлуатації — мінімум ризиків замикань і пожеж.
Зручність — правильне розташування розеток і освітлення.
Економія — оптимальний підбір кабелів і пристроїв.
Легальність — можливість отримати прийомні документи та підключення.

Коли потрібен професіонал

Якщо ви проєктуєте багатоквартирну систему, промислову електромережу або працюєте з високою напругою — зверніться до інженера. Для звичайної квартири чи приватного будинку багато етапів можна виконати самостійно, проте фінальні перевірки, підключення до зовнішньої мережі та відповідність нормам краще довірити фахівцям.

Підготовчий етап: збір інформації та вимірів

Перед тим як брати олівець — зберіть факти. Без базових даних неможливо побудувати адекватний проєкт.

Перелік необхідних даних

План приміщення в масштабі (виміряйте кімнати, товщину стін).
Список усіх електроприладів з їхньою потужністю (у ватах).
Місця, де потрібно освітлення, розетки, вимикачі.
Побажання щодо автоматизації (датчики, “розумний дім”).

Інструменти для замірів і нотування

Рулетка, лазерний далекомір (за наявності), блокнот або цифровий додаток для нотаток, калькулятор. Фотографуйте план і кути — іноді фото допомагає помітити деталі під час креслення.

Як правильно знімати навантаження

Запишіть кожен прилад з його номінальною потужністю. Наприклад: холодильник 150 Вт, електроплита — 3 000 Вт. Для приладів з індукційними елементами враховуйте більший пусковий струм.

Планування розподілу навантаження

Хороший проєкт — це баланс. Розділіть навантаження на логічні групи.

Групування навантажень

Освітлення: окремі групи для кімнат, зовнішнього освітлення.
Розетки загальні: кухня (окремі лінії для високої потужності), ванна (захищена лінія), прихожі, кімнати.
Велика техніка: пральна машина, електричний бойлер, плита — бажано на окремі автомати.

Резерв потужності і майбутні зміни

Завжди додавайте запас потужності 10–20% для майбутніх приладів. Краще одразу передбачити місце в щитку для додаткових автоматів.

Розробка принципової (однолінійної) схеми

Це серце вашого проєкту — спрощена схема, що показує систему від ввідного щита до групових ліній.

Що повинно бути на однолінійці

Ввідний автомат і лічильник.
Всі групові автомати, УЗО/диференційні автомати та їх номінали.
Кабельні маркування (тип, переріз, довжина приблизна).
Вказівка на заземлювальний контур.

Стандарти і умовні позначення

Використовуйте загальноприйняті умовні позначення: L — фаза, N — нуль, PE — захисний провід. Це допоможе майстру швидко зорієнтуватися.

Вибір обладнання: щитки, автомати, дифавтомати, УЗО

Обираючи компоненти, пам’ятайте: дешевше ≠ краще.

Як підібрати номінали захисту

Автомат над лінією має відповідати перерізу кабелю.
Для освітлення часто 10–16 А, для розеток 16–20 А, для плит — 25–32 А або більше залежно від потужності.
УЗО/дифавтомати — для захисту від витоку струму (особливо ванна, кухня).

Підбір кабелів і кабельних маршрутів

Кабель — артерія вашого дому. Його переріз та тип визначаються навантаженням і умовами прокладки.

Як розрахувати переріз кабелю (основні формули)

Основна формула: I (струм) = P (потужність) / U (напруга).
Наприклад, для приладу 2000 Вт при 230 В: I = 2000 / 230 ≈ 8.7 А. Виходячи з цього, підбирайте переріз, який витримає тривалий струм без надмірного нагріву. Для підрахунку загального струму групи сумуйте потужності та діліть на напругу.

Врахування падіння напруги та довжини ліній

Довга лінія — більше падіння напруги. Для довгих прокладок варто збільшувати переріз кабелю або передбачати трансформатори/підсилювачі для чутливого обладнання.

Розводка: відкрито чи в стіні, трубах або каналах

Метод прокладки впливає на вартість і складність ремонту.

Плюси та мінуси способів прокладки

Відкрита (кабель-канали): швидко, дешево, легкий доступ, але вигляд може не влаштувати.
Смугова / в стіні: естетично і захищено, але дорожче і потребує штроблення.

Монтажні правила і мінімальні відстані

Уникайте паралельної прокладки з водопроводом. Дотримуйтеся відстаней від газових труб та вентиляційних каналів. Встановіть кабель дотримуючись правил виробника щодо кріплення і вигинів.

Заземлення та занулення

Без заземлення сучасна система небезпечна. Це як ремінь безпеки в машині — може врятувати життя.

Чому це критично для безпеки

Заземлення відводить небезпечний струм від металевих корпусів приладів, запобігаючи ураженню електричним струмом.

Практичні поради по контуру заземлення

Використовуйте багатоточкові контури, перевіряйте опір заземлення (меньше 30 Ом — хороша ціль, але місцеві норми можуть вимагати інше). Проводьте заземлювальний провід по коротшому маршруту й захищайте його від корозії.

Складання монтажної документації та специфікації

Документи — те, що рятує від непорозумінь між проєктувальником та монтажником.

Таблиці, специфікації, списки матеріалів

Складіть таблицю: лінія — призначення — автомат (А) — кабель (тип, переріз) — довжина — примітки. Це прискорить закупівлю і монтаж.

Як оформити креслення для майстра

Креслення повинно містити план розміщення приладів, розеток, вимикачів і трас кабелів. Накресліть однолінійку і пронумеруйте групи, щоб монтажник легко зчепився з документацією.

Перевірка відповідності нормам та отримання дозволів

Навіть невеликий ремонт може вимагати погоджень — перевірте місцеві вимоги.

Які нормативи врахувати (загальні)

Дотримуйтесь національних електротехнічних норм і правил безпеки. Для багатьох країн існують стандарти щодо захисту, заземлення та пусконалагодження.

Коли потрібне погодження інженера або органів

Якщо роботи впливають на загальний ввід або зміну схеми лічильника — зазвичай потрібні погодження й підпис інженера. Краще уточнити у місцевій енергокомпанії.

Тестування та пусконалагодження

Монтаж без перевірки — шанс на проблеми. Перевірте все.

Перелік тестів: ізоляція, фазування, робота захистів

Вимір опору ізоляції.
Перевірка правильності фаз і нулів.
Імітація витоку для перевірки УЗО.
Перевірка спрацьовування автоматів.

Що перевіряти після монтажу

Після підключення включіть групи поступово. Спостерігайте за нагрівом кабелів, стійкістю напруги і роботою приладів.

Поради з економії та оптимізації проєкту

Економити — добре, але не за рахунок безпеки.

Як зменшити витрати без шкоди безпеці

Купуйте кабелі з запасом, але не надмірний.
Порівнюйте ціни на комплектуючі у кількох постачальників.
Плануйте групи так, щоб мінімізувати довжини кабелів.

Використання енергоефективних рішень

LED-освітлення, розумні реле, таймери і сенсори руху допоможуть знизити витрати на електроенергію в довгостроковій перспективі.

Часті помилки новачків і як їх уникати

Запам’ятайте ці пастки — вони часто дорого обходяться.

Типові неточності проектування

Недооцінка пускових струмів.
Невірний вибір перерізу кабелю.
Відсутність запасу потужності.

Як перевірити себе перед монтажем

Пройдіть чекліст: всі прилади підраховані, таблиця з автоматами і кабелями, креслення готове, списки матеріалів — у порядку.

Висновок — короткий чекліст для самостійного проєкту

Зніміть точні заміри та підрахуйте потужності.
Складіть однолінійну схему та план розміщення.
Підберіть автомати, УЗО, кабелі згідно з розрахунками.
Передбачте заземлення і захист від перенапруг.
Оформіть специфікацію та креслення для монтажу.
Перевірте відповідність нормам і, за потреби, погодьте.
Після монтажу проведіть тестування та документуйте результати.

Вам може бути цікаво:

Питання та відповіді (FAQ)

Чи можу я самостійно підключити ввідний кабель від лічильника?
A1: Зазвичай підключення ввідного кабелю та маніпуляції з лічильником вимагають участі енергопостачальної компанії або ліцензованого електрика. Самостійно цього робити не рекомендується.

Як розрахувати пусковий струм електроплити чи пральної машини?
A2: Пусковий струм може бути в кілька разів більшим за робочий. Для точних даних дивіться паспорт приладу або запасіться коефіцієнтом 2–3 при розрахунку групи.

Який мінімальний переріз кабелю для розеток у кімнатах?
A3: Часто використовують 1.5 мм² для освітлення і 2.5 мм² для розеток, але вибір залежить від норм вашої країни і сумарної навантажувальної потужності.

Чи потрібне УЗО для всього будинку?
A4: Рекомендовано встановлювати УЗО для критичних зон (ванна, кухня, зовнішні розетки). Повне УЗО-обладнання всього будинку підвищує безпеку.

Що робити, якщо під час тестування спрацьовує автомат без навантаження?
A5: Це може вказувати на коротке замикання або несправність автомата. Перевірте проводку на пошкодження, правильність з’єднань та цілісність ізоляції; при необхідності замініть автомат або зверніться до спеціаліста.
